PosMaster_Smart Controller

PosMaster는 철강, 제조 공장 자동화 및 산업현장 설비시스템의 디지털화를 추진해온 포스코DX만의 노하우를 기반으로 탄생되었습니다. 산업현장의 자동화 시스템에서 요구되는 핵심기능(PLC, HMI)을 통합할 수 있는, IPC 기반의 제어시스템(Smart Controller) 입니다.

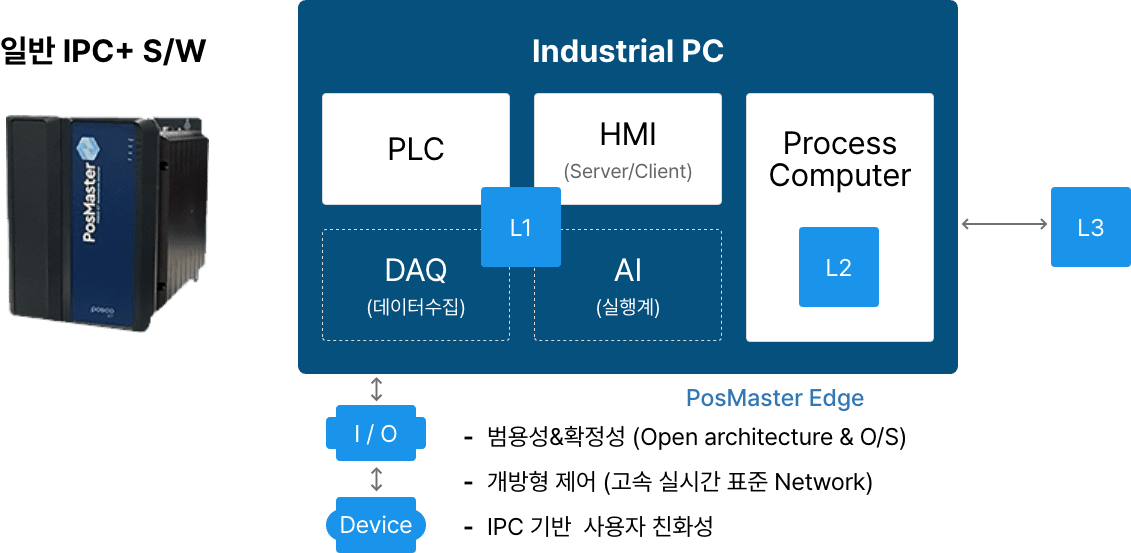

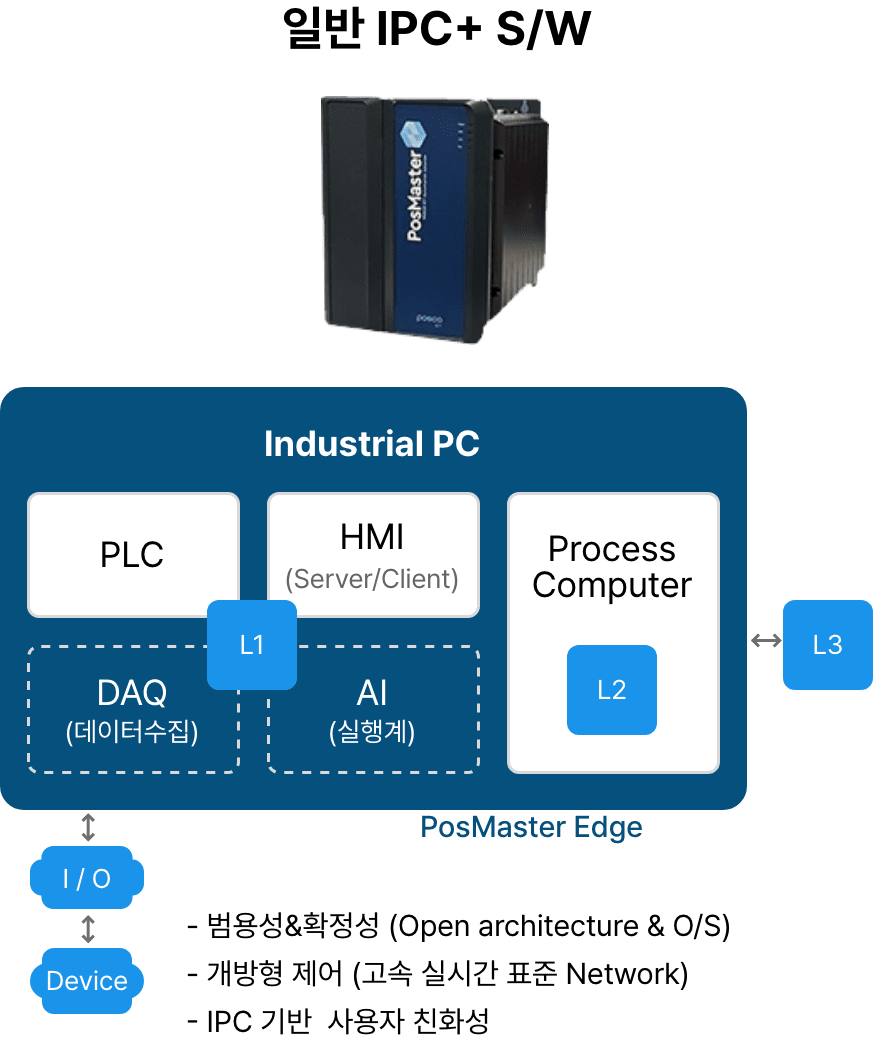

일반 IPC+S/W(다음 내용 참조) 일반 IPC+S/W(다음 내용 참조)

기능

  • PLC

    Programmable Logic Controller

    국제표준에 맞춰 프로그래밍하고, 표준 통신 프로토콜에 따른 I/O 인터페이스를 유연하게 구성

  • HMI

    Human Machine Interface

    다양하게 발생하는 데이터들을 가시화 하여 사용자가 원하는 형태의 HMI 구현

  • P/C

    Process Computer

    공장자동화 Level1의 PLC/HMI 및 Level3의 MES와 데이터 송수신하며, 공정제어, 수식모델 수행

  • AI

    Artificial Intelligence

    PosFrame 또는 On-Premise 학습계에서 학습된 AI/빅데이터 모델을 PLC에서 연동하여 실행

  • DAQ

    Data Acquisition

    다양한 프로토콜을 통해 수집한 데이터를 PosFrame 또는 분석서버로 전송

구성

PosMaster는 PosMaster-PLC와 PosMaster-HMI로 구성되며, 동일한 플랫폼에 Modular 구조로 구현합니다. PosMaster의 PLC와 HMI는 고속으로 대용량의 I/O 데이터를 처리하며, 이중화에 의한 안정적인 시스템 운영을 지원합니다.

생산, 제어시스템 계층 구조
생산, 제어시스템 계층 구조. 유량계, 압력계, 레벨계, Motor(Drive) 등 설비의 데이터를 PLC(설비제어)가 Sensing으로 수집하고 제어하며, PLC는 P/C(공정제어, 수식 모델)로 조업실적을 Feedback하고 작업 지시를 받는다. P/C(공정제어) 수식모델은 MES를 거쳐 ERP/SCM과 연결된다. 한편 설비 데이터는 DAQ로도 Sensing되어 PDS와 HMI를 거쳐 PosFrame으로 전달된다.
PosMaster 제어시스템
PosMaster 제어시스템. PosMaster는 S/W 계층의 P/C(공정제어), PLC, HMI, DAQ(데이터 수집), AI(실행계), O/S 계층의 RT-Linux, H/W 계층의 Industrial PC(Intel Multicore CPU)로 구성된다. 유량계, 압력계, 레벨계, Motor(Drive) 등 설비를 Sensing하여 제어하고, MES/ERP와는 작업 지시와 조업실적을, PosFrame과는 조업 데이터와 모델 배포로 주고받는다.
PosMaster-PLC

Multi-core CPU를 탑재한 고성능의 IPC 사용으로 자동화에 필요한 다양한 기능과 Edge 컴퓨팅 지원이 가능합니다.
또, 국제산업표준(IEC61131-3)에 준거하여 기존 PLC와 동일한 언어 사용이 가능합니다.

PosMaster-PLC 구성도. PosMaster는 PLC와 HMI로 구성되며, 상단의 HMI Client들과는 Modbus TCP, OPC UA, S7-Com, Shared memory 방식으로 인터페이스한다. 하단의 Remote I/O와는 PROFIBUS, PROFINET, EtherCAT, Modbus TCP, Modbus-RTU, CANopen, EtherNet/IP 등 국제산업표준 필드버스 통신을 지원하고, 별도 PosMaster PLC와 연결된 이중화 PLC 구조로 절체시간 100ms 이내의 안정적 운영이 가능하다.
주요특징
  1. HMI서버, L2 와 인터페이스 지원
  2. Remote I/O와 다양한 필드버스통신 지원
  3. PLC 이중화 시스템 구현 (최대 절체시간 100ms 이내)
PosMaster-HMI

검증된 오픈 소스 기반으로 개발하였으며, 편리한 화면 작성, API 기반 기능 통합, 데이터 수집, Trend Alarm 기능을 구현하여 기존 고가의 외국 HMI 개발 Tool을 대체할 수 있습니다.

  • HMI 제작 도구 제공
    • 재사용이 가능한 다양한 형태의 위젯
    • 다양한 조건 설정이 가능한 알람 화면
    • 조업분석용 Historical Trend 화면
  • 수집, 저장, 표시 기능 제공
    • 정확한 시계열 대용량 데이터 수집, 저장
    • 다양한 장치의 Interface 보유
  • Reporting
    • HMI 서버 및 네트워크 기능
    • 일보/주보/월보 Reporting 기능 (Template 제공)

특징

  • 최적의 Smart Factory 환경 구현

    IPC 기반의 고속 Data 처리 환경을 제공해 Smart Factory 활용성을 높이며, 기존 PLC가 구현하지 못했던 여러가지 분석 Package 및 Model 등을 통합 운영할 수 있습니다. 또한 loT,AI,Digital Twin 등 Smart Fac- tory 구현에 필요한 신기술 연동이 용이한 구조를 구현해 드립니다.

  • 효율적인
    비용절감 효과

    오픈소스 기반의 SW 중심 제품으로, 어떤 H/W에도 탑재 가능한 유연성을 지니고 있습니다. 하나의 CPU 에 여러 개(최대 4개)의 제어기 통합구성으로 별도의 H/W 구매 비용 절감이 가능합니다.

  • 풍부한 레퍼런스 기반
    특화된 서비스 제공

    철강 공정제어 엔지니어링의 풍부한 경험을 기반으로 특화된 Library를 제공하고, 엔지니어링 기간을 단축해 드립니다. 또한 특정 Maker에 종속되지 않는 Remote I/O와 다양한 필드통신을 제공하여 범용성을 확보해 드립니다.

  • 안정적인 O&M
    서비스 제공

    리눅스 OS로 Windows형태의 바이러스에 잘 감염되지 않아 보안성이 우수합니다. 프로그램 수정시에는 자체 Simulation, Trend, Visualization 기능을 활용하여 사전 검증이 용이합니다.

PosMaster 제어시스템 구성 사례

독립형
PosMaster 독립형 구성도. HMI-Client가 L2 Network /L1 Network를 통해 HMI-Server(HMI-Designer 포함) 이중화와 PLC 이중화(PosMaster-PLC)와 연결된다. PosMaster-PLC는 Field Bus로 DI, DO, AL, AO 입출력 모듈 및 Remote I/O와 연결된다.
Edge형
PosMaster Edge형 구성도. P/C(공정제어), PLC, HMI, AI, DAQ(데이터 수집) 기능이 통합된 PosMaster-PLC가 상위의 MES/ERP 및 PosFrame과 인터페이스 된다. 하위에는 Field Bus를 통해 DI, DO, AL, AO 입출력 모듈 및 Remote I/O와 연결된다.
